一、西门子EMOTION系列 CT机的结构：

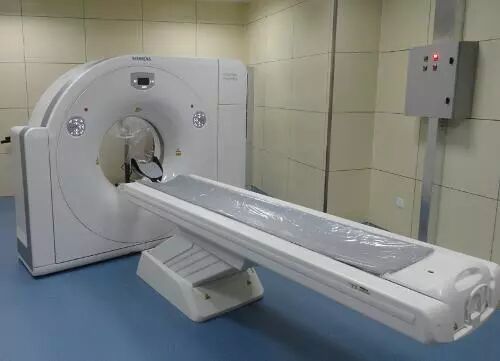

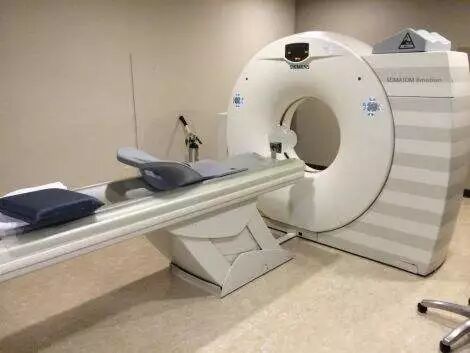

EMOTION系列CT是西门子医疗公司的经典机型，从开始的单排探测器到现在的16排探测器，还有BALANCE,ESPRIT,SPIRIT等衍生机型，是市场占有量非常大的机型。

EMOTION系列CT的主要组成部分有：

1.IMS（图像管理系统）   由ICS（图像控制系统）和IRS（图像重建系统）组成。其中ICS的功能是协调整个机器工作，和提供CT与用户的交流界面。IRS的主要功能是将机架数据采集系统传过来的数据进行图像重建，并将重建好的图像经过网线传递给ICS。

2.PDS（电源分配系统） 将380伏交流电转变为机器需要的各种交直流电，并分配给机器的各个部分。

3.MAS（机架静止部分控制系统） 主要负责与IMS的通讯，控制机架的倾斜，检查床的垂直和水平运动。

4.MRS（机架旋转部分控制系统） 控制和协调整个机架转动部分的工作。

5.GEN（高压系统） 包括高压发生器、准直器、选转阳极及球管灯丝系统、飞焦点系统、剂量自动调节系统及X线球管。

6.DMS（数据测量系统）包括DAS电源、探测器、通道板、A/D转换板等，负责将经人体吸收过的X线能量转换为电信号。

二、西门子EMOTION系列CT机故障维修实例：

EMOTION16 故障一例

故障现象：机架不能复位。

故障代码：CT_MAS_10

故障分析：故障代码提示，MAS板的闪存（flash memory）出错。EMOTION系列机器采用分布式管理，各功能部分均有自己的CPU，称为MCB或D2板。各部分通过CAN总线系统连接通讯。MCB板由微处理器（MICRO CONTROLLER）、闪存（flash memory）、随机存储器（RAM）、CAN总线控制器等组成。其中flash memory作为永久存储器保存与该部分相关的一些机器参数，当这些参数发生错误时，机器就不能复位。

维修过程：输入密码，进入本地维修模式。在CONTROL菜单下打开flashload功能，选择MAS，将数据写入MAS板。重新启动机器后，机架能够复位，但不显示检查床的高度。升床时机架保护性掉电，EVENT_LOG里显示代码CT_PHS_50。将MAS与PHS的MCB板相互调换，重新写入数据。机器重新启动后正常。

结论：MCB板出现故障时不要急于更换，要尝试重新写入数据。将不同部位的MCB板互换，不失为一种好的办法。

 三、西门子EMOTION系列 CT机日常保养：

西门子螺旋CT的定期保养分为“部分保养”和“全部保养”。 “部分保养”每六个月做一次，“全部保养”每十二个月做一次。保养的目的是减少故障率，延长机器使用寿命。主要内容是润滑机械部分、检查碳刷和清理灰尘。碳刷必须定期检查，否则过短时会发生打火现象，烧坏其他电路板，并引起各种故障。灰尘太多，可以堵塞机器进风口，造成电路板散热不良，温度过高，使用寿命减少，严重时甚至烧毁。灰尘的积累也会影响机器中的一些光学器件，使机器不能正常使用。保养的具体内容有：

1.  润滑检查床。首先打开床下面的盖子，找到水平螺杆的黄油嘴，用黄油枪将NCA52压入。把床面前后移动几次，然后再压入NCA52，并将多余的黄油用布擦掉。接着找见垂直螺杆的黄油嘴，用黄油枪将B.C压入，大约只要10克就够了。

2.  润滑机架。首先要找到机架的黄油嘴，有的机型需要拆下排风扇。边压入黄油，边顺时针转动机架。每转动120度，大约压入20克黄油。加完黄油后，再用手把机架转几圈，把多余的黄油用布擦掉。

3.   润滑准直器螺杆，并检查准直器里的特氟龙滤线器是否有明显的裂隙。

4.   更换机架进风口的过滤网，并用吸尘器清理进风口的灰尘。

5.  清理滑环。拿下碳刷，用吸尘器将滑环上的碳粉清理干净。检查碳刷长度。电源碳刷不得短于17mm,信号碳刷不得短于12mm。

6.   用吸尘器清理球管冷却系统的散热片。

7.    清理ICS和IRS内部灰尘。

保养机架时要注意安全。机架内，特别是滑环上有高压电。关机后，要等五分钟再开始工作。不要用手直接接触滑环，以免触电或污染滑环表面。
